格賓網擋墻結構的設計

       格賓網結構主要包括格賓擋墻結構和格賓護坡結構，兩種結構分別具有不同的特點，設計方法也不盡相同。
格賓擋墻設計：
       格賓結構系由機器編織的六邊形雙絞合鋼絲網面組合而成的工程構件，是一種新型的應用于加筋土領域的結構系統。面墻格賓網箱部分填充石料，結構填土分層壓實。構成具有柔性、透水性及整體性的結構，該方案具有占地面積小，承載力要求低，造價經濟低、生態效果好等優點。格賓擋墻也是在其本身重力的作用下進行穩定的，因此其設計也主要參照重力式擋墻。

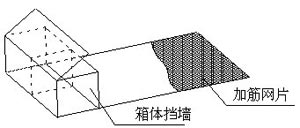

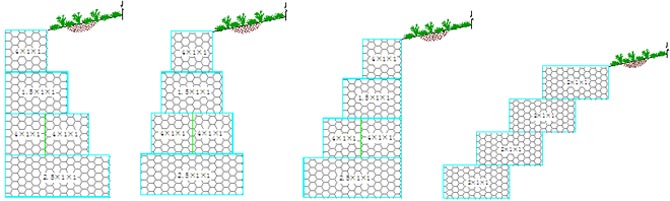

       首先，根據地堪資料、地形資料及設計要求確定擋墻防護高程。在此基礎上進行斷面初擬。有以下幾種斷面形式供參考。（重力前傾式、寶塔式、重力后傾式、階梯式、加筋結構）。需要注意，石籠網箱擋墻可以連接成整體，縱向不用設置結構分縫，但是上下層網箱應縱向應“錯臺”擺放，即擋墻在橫斷面上不得出現“通縫”。同時如果土質較差，墻后需用300g/㎡無紡?fù)凉げ挤礊V，土工布交接處為自然搭接，搭接寬度為10cm以上。

       其次是對斷面結構穩定性及地基承載力分析，優化斷面。
       ……土壤容重；
       ……填石的容重；
       ……土體的內摩擦角；
       ……擋墻墻背與豎直面的夾角；
       ……墻背與填土之間內摩擦角；
       B ……擋墻基礎底寬；
       H ……擋墻高度；
       ……擋墻后填土面與水平面間的夾角；
       μ ………基底與地基間的摩擦系數。

擋墻局部穩定校核：
       應用庫侖土壓力計算理論，按剛性結構體假定，根據極限平衡理論對石籠網箱擋墻的抗滑穩定、抗傾覆穩定進行了校核，計算結果如下：
       抗滑穩定安全系數為： (滿足規范要求)
       抗傾覆穩定安全系數為： (滿足規范要求)
       基礎承載力校核：
       分別求出基礎最大壓應力和最小壓應力
       未出現拉應力區域，偏心距＜e/6，基礎最大壓應力沒有超過地基承載力，則擋墻穩定，否則就需要調整斷面重新計算。最后，需要對格賓擋墻進行造價分析，確保方案能夠施行。
格賓護坡設計：
       石籠網護坡設計方案，使它有效阻止土壤侵蝕和河水沖刷，給表層植物生長提供有利條件，緩解側坡造成的壓力。設計師在選擇合適的護坡方案時必須考慮現有的土壤條件、坡度、外加負載、流水的沖擊、裁片大小等諸多因素。
       六角網石籠防護工程的防沖系數是一般拋石防護工程防沖系數的兩倍，石籠網墊防護工程中的塊石即使產生位移，此時變形后的護墊結構將調整，達到新的平衡，而整體不會遭到破壞，從而有效保護岸坡土壤不遭破壞.
       對于護坡的設計，則要簡單一些。也需要經過這樣幾個過程：
       1.防護高程確定

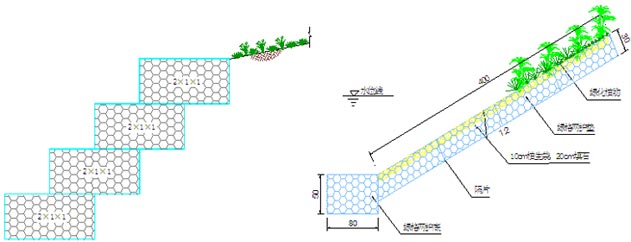

       2.進行護坡斷面設計，以下是幾種常見的護坡斷面形式:

       與擋墻相比，護坡則需要考慮護腳大小，這個一般依經驗做1×1m或1.5×1m即可。坡比確定，考慮到穩定，護坡坡比一般不宜陡于1：1，具體依實際情況來定。環境生態的考慮，對于一些景觀工程，應該進行綠化設計，如在表面覆土植草等。
       3.護坡整體穩定性分析，判斷是否需要加筋
       4.工程量分析調整
