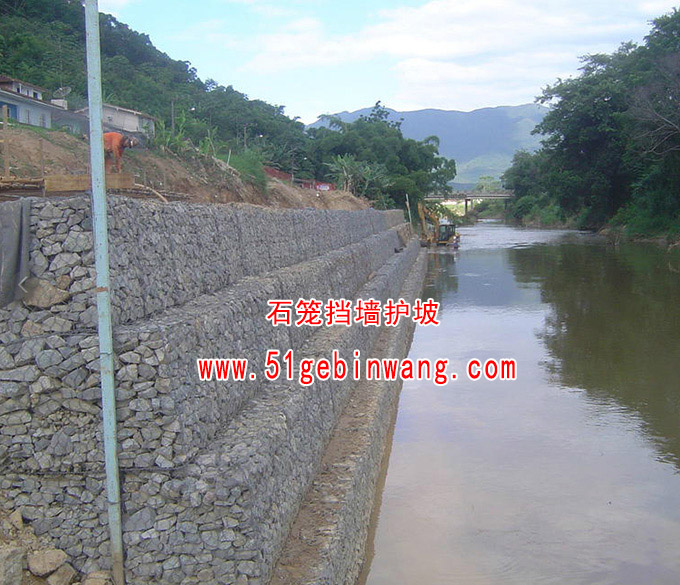

鋼絲石籠重力墻護坡實際工程介紹

         河道鋼絲石籠護坡，墻底與墻后鋪設復合土工膜進行防滲，并與河道的復合土工膜連接成一個整體。
         重力式鋼絲石籠擋土墻（傾斜角度6°）、30cm厚護坡（坡度1：2.5）、漸變段
1、材料選擇
         鋼絲石籠箱體規格1000×2000×500mm,1500×1000×500mm；護墊2000×1000×300mm；網孔均為90×120mm。箱體、護墊的材料為TRP，基材線徑φ2.6mm,筐線φ3.2mm,含鋅量＞240g/m2,抗拉強度400Mpa/mm2，連線線徑φ2.2mm;高程69.00以上外露面為河卵石護砌，厚度200mm。
2、施工方法
         首先進行清基，清除一切突出的堅硬、尖銳雜物，將基礎夯實刮平，然后鋪設復合土工膜，土工膜驗收后進行澆筑混凝土墊層，之后進行鋼絲石籠的砌筑。
         ①箱體安裝：將網片打開調正，用連線連接，每20cm處設一扎點，一次成型，內設八字線進行箱體定型加固，再將箱體放到固定位置，箱體錯縫搭接，與相鄰箱體用扎線連接，形成整體。
         ②填料：石料擺放有序、合理，大小均勻、密實，嚴禁使用銹石、風化石，箱體填石90---200mm；護墊填石90---150mm。填石時，要求層箱均勻放置，及時調整相體線條，保證砌體線條平順，傾斜度一致。
         ③在高程69.00水位線以上的外露面填河卵石。河卵石擺放均勻，大小一致，面層平整。
         ④填石完成后進行封蓋，用扎線扎緊，間距20cm。
         ⑤砌石過程中是塊要輕拿輕放，所有扎線甩頭均要朝向箱體內部，不得朝外，護墊擺石時，下部石料要削去棱角、砸圓滑，總之要防止損壞土工膜。
         ⑥重力式擋土墻砌筑時，因有傾斜角度，邊砌邊分層回填、分層夯實，保證回填質量。
